潜油泵的结构与组成解析

2019-06-27

次

潜油泵的结构与组成：
潜油泵主要结构：泵体、泵头、连接管线和控制装置组成。

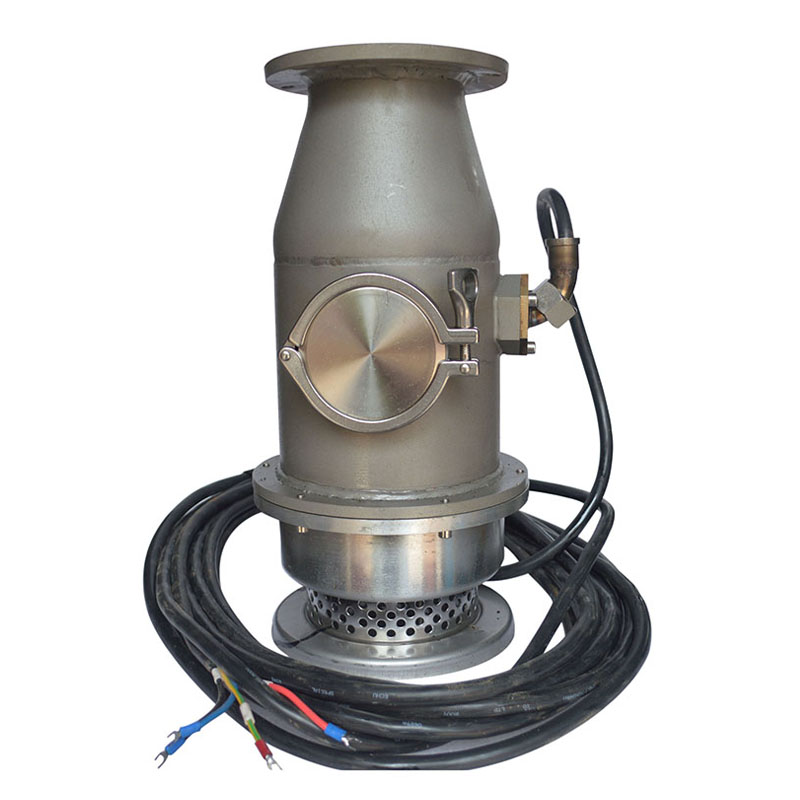

潜油泵

A、泵体：

泵体同电机和离心泵组成，电机内部包括了温控保温箱、插接式电缆引出装置、过滤器、介质通道等。离心泵由叶轮、导壳、底部导壳、吸入口等组成。电机和离心泵同轴联结。外部通过不锈钢吸油罩使其形成不可拆卸分离的整体。

B、泵头：

本设备配置的泵头结构形式为古交泵头：

古交泵头属于简单可靠、流量阻力小、没有易损件的一种结构产品。专门设计用于管道无需保压、管道物料需回罐的工况中。

C、连接管线;
包括输油管、导线管、排气管、和油管短节组成。

输油管和导线管将潜油泵的泵体和泵头连接为一体，两端的密封管螺纹及涂在表面的螺纹密封胶保证其连接的部位密封可靠。导线管嵌在输油管内部，电源线通过泵头引入导线管再通过连接器与泵体连接，来自泵体的油品则穿过输油管与导线管之间的环形空间，通过泵头输送到出油口与外部输油管线相接。立管和油管短节是潜油泵安装固定和出油口对接的配件。

D、控制箱装置：

主要由熔断器、热继电器、电源指示灯、开头、接触器和控制箱体等组成。控制箱体具有防爆功能，能满足现场工况的需要。
