潜油泵的作用和工作原理解析

2019-06-27

次

潜油泵的作用、工作原理解析：

一、潜油泵的作用

潜油泵是一种多级离心泵。在油井中潜油电机将机械能传递给潜油泵，潜油泵内的叶轮髙速旋转，将原油从井中抽送至地面集油系统。潜油泵作为一种重要的机械采油设备，在国内、外油田得到广泛应用和发展。

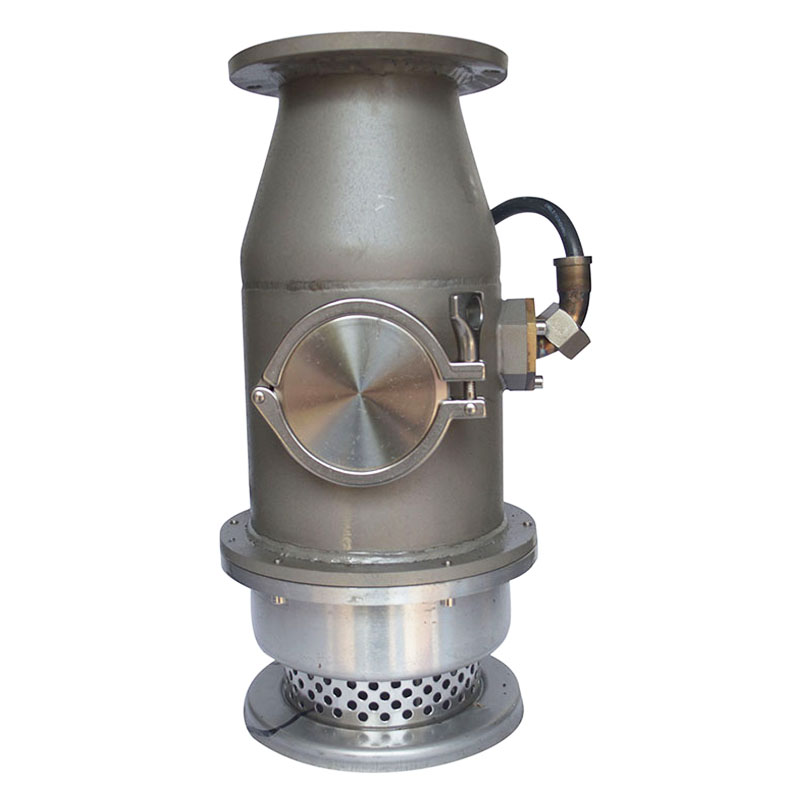

潜油泵

二、潜油泵的工作原理

潜油泵是一种多级离心泵，它的工作原理与地面的普通离心泵一样。潜油泵在使用中应完全浸没在被抽汲的液体中，使潜油泵内首先充满液体。

当机组启动后,潜油电机带动潜油泵轴及轴上叶轮高速旋转，叶轮的叶片驱使叶轮流道内的液体转动，这部分转动的液体依靠惯性在叶轮叶片的作用下向叶轮外缘流去(这一过程就像转动淋湿的雨伞，7JC滴向雨伞的外缘拋出一样)。

由于液体流动的连续性，这部分向叶轮外缘流动的液体对叶轮吸入口处的液体产生一种吸力，使叶轮吸入口处的液体填充流向叶轮外缘的液体所占有的空间。在这一过程中，叶轮中的液体绕流叶片，在绕流运动中液体作甩一升力于叶片，反过来叶片以一个与升力大小相等、方向相反的力作用于液体，这个力对液体做功，使液体得到能量而流出叶轮，这时液体的动能与压能均增大。流出叶轮的液体直接进入导壳的压出室，压出室把这部分液体收集起来，适当降低液体的流动速度，将部分动能转化为压能后，再将这部分液体引入导壳的吸入室，供下级叶轮抽汲。

这样液体逐级流过泵内所有的叶轮、导壳，每流过一级叶轮、导壳，其压能就提高一次。经逐级压能叠加后，在潜油泵的出口处就获得一定的能量增值，即产生一定的扬程，从而达到抽送液体的目的。
